數碼顯微鏡和視頻顯微鏡一樣的嗎?
2021-09-01(4469)次瀏覽

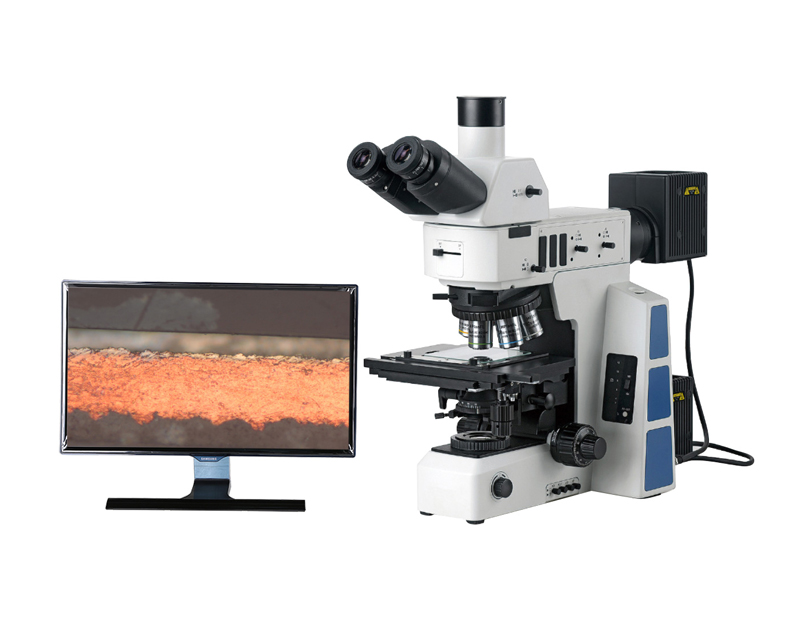

數碼顯微鏡又叫視頻顯微鏡,它是將顯微鏡看到的實物圖像通過數模轉換,使其成像在顯微鏡自帶的屏幕上或計算機上。
首先應了解CCD或COMS的靶面尺寸:常用的CCD或COMS有1、2/3、1/2、1/3、1/4英寸這5個尺寸?! ∫话愠R?guī)的數碼顯微鏡都是使用第三目再加CCD或CMOS來實現的,如果已購買了傳統的二目的體視、生物或金相等顯微鏡,有應如何實現呢?這要求既不淘汰原來購買的產品,又要節省成本以實現數碼,同時可以直接采用電腦屏幕觀測產品,也更好的保護了我們的眼睛,這就要通過一些改造來實現。我們應該知道,與放大倍率息息相關的就是CCD或者COMS的靶面尺寸,它的尺寸會直接關系到數碼顯微鏡的放大倍數?! ?
那下面我們來看看靶面尺寸究竟是什么? 通常意義上的靶面尺寸就是CCD或COMS的對角線尺寸,我們常用的CCD或者COMS有1、2/3、1/2、1/3、1/4英寸,實際尺寸如下:1英寸—靶面尺寸為寬12.7mm×高9.6mm,對角線長16mm;2/3英寸—靶面尺寸為寬8.8mm×高6.6mm,對角線長11mm;1/2英寸—靶面尺寸為寬6.4mm×高4.8mm,對角線長8mm;1/3英寸—靶面尺寸為寬4.8mm×高3.6mm,對角線長6mm;1/4英寸—靶面尺寸為寬3.2mm×高2.4mm,對角線長4mm?! ‖F(xiàn)在我們知道了CCD或CMOS的靶面尺寸,也就很容易知道擁有的數碼顯微鏡放大倍率具體是多少了?! ∥覀兺ǔ8鶕?jù)數碼放大倍率的公式來計算,具體公式如下:物鏡的放大倍數×(電腦屏幕的對角線/ccd或cmos的靶面尺寸)=總放大倍數?! ∨e個例子:10×物鏡加1/3英寸的CCD或CMOS的數碼顯微鏡總放大倍數=物鏡10倍×(15英寸×25.4/靶面尺寸6mm)=635倍。
