金相顯微鏡的工作原理，金相顯微鏡主要用于目的和功能的識別和分析金屬內部的機構結構,它是一種重要的研究工具,工業金相金相學部門用來識別關鍵的產品質量檢測設備。

    金相顯微鏡是光學顯微鏡技術、光電轉換技術、計算機圖像處理技術wan美地結合在一起,發展成為一個高科技產品,它可以很容易地觀察金相圖像的計算機,和金相地圖集,評級,輸出圖像、印刷等。眾所周知,合金成分、熱處理、冷熱加工工藝直接影響金屬材料的內部機構結構的變化,使變化的機械性能部分。因此分析金相顯微鏡觀察檢查金屬內部的機構結構,它已成為工業生產的重要手段。

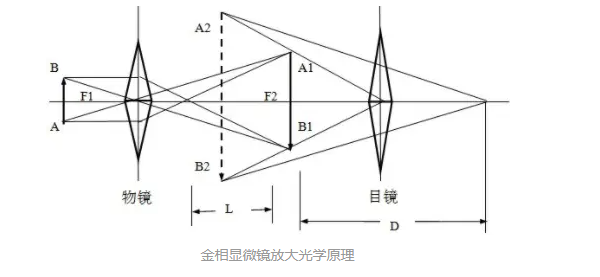

    金相顯微鏡的成象放大部分主要由兩組透鏡組成?？拷^察物體的透鏡叫物鏡，而靠近眼睛的透鏡叫目鏡。通過物鏡和目鏡的兩次放大，就能將物體放大到較高的倍數，見圖1，金相顯微鏡的放大光學原理圖。物體AB置于物鏡前，離其焦點略遠處，物體的反射光線穿過物鏡折射后，得到了一個放大的實象A1B1，若此象處于目鏡的焦距之內，通過目鏡觀察到的圖象是目鏡放大了的虛象A2B2。

AB—物體

A1B1—物鏡放大圖象

A2B2—目鏡放大圖象

F1—物鏡的焦距

F2—目鏡的焦距

L—為光學鏡筒長度(即物鏡后焦點與目鏡前焦點之間的距離）

D—明視距離

---金相顯微鏡的放大系統

  1）.顯微鏡放大成象原理和基本原理顯微鏡的放大作用由物鏡和目鏡共同完成。人們在觀察組織時所見到的象，就是經物鏡、目鏡兩次放大，在距人眼約150mm明視距離處形成的虛象。
說明顯微鏡的總放大倍數M等于物鏡放大倍數和目鏡放大倍數的乘積。目前普通光學金相顯微鏡最高有效放大倍數為50~2000倍，常用放大倍數有50X、100X、200X、500X和1000X倍.

 2）. 常用金相顯微鏡的光路系統，按光程設計可分為正置式和倒置式兩種類型。凡試樣磨面向上，物鏡向下的為正置式，而試樣磨面向下，物鏡向上的為倒置式。
以倒置式為例，光源發出的光，經過透鏡組投射到反射鏡上，反射鏡將水平走向的光變成垂直走向，自下而上穿過平面玻璃物鏡，投射到試樣磨面上；反射進入物鏡的光又自上而下

照到平面玻璃上，反射后的水平進入棱鏡，通過折射，反射后進入目鏡。

 3）.金相顯微鏡的機械系統主要包括載物臺、粗調機構、微調機構和物鏡轉換器。載物臺是用來支承被觀察物體的工作臺，大多數顯微鏡的載物臺都能在一定范圍內平移，以改變被觀察的部位；粗調機構是在較大行程范圍內，用來改變物體和物鏡前透鏡間軸向距離的裝置，一般采用齒輪齒條傳動裝置。 微調機構是在一個很小的行程范圍內(約0.02mm)，調節物體和物鏡前透鏡間軸向距離的裝置。一般采用微調齒輪傳動裝置。物鏡轉換器是為了便于更換物鏡而設置的。轉換器上同時裝幾個物鏡，可任意將所需物鏡轉至并固定在顯微鏡光軸上。

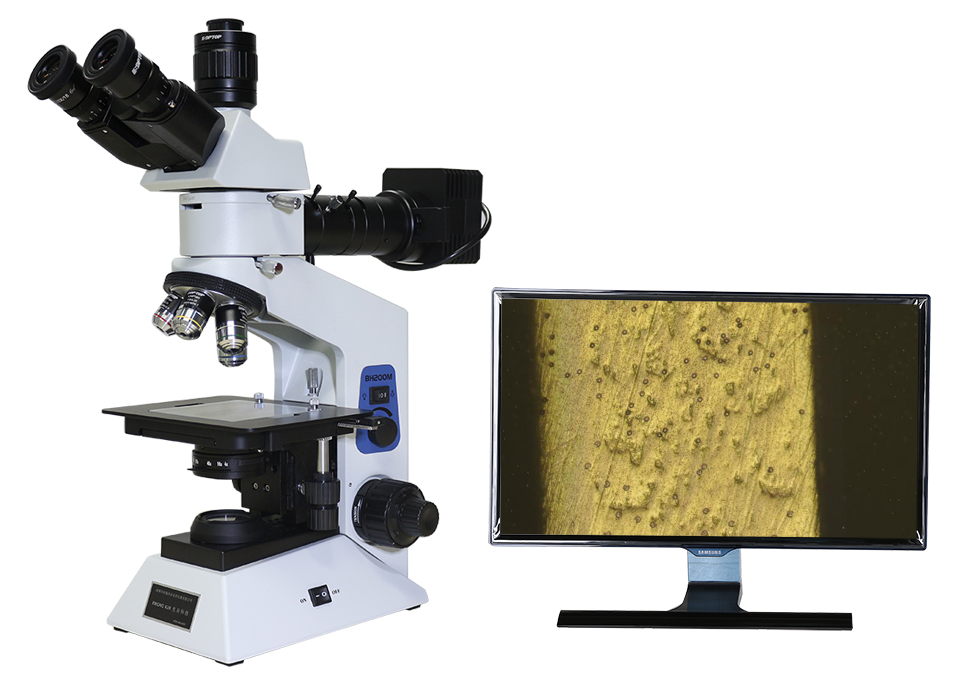

 4）.隨著社會科技的發展及人們對產品的質量及要求逐漸提高，現在金相顯微鏡絕大部分都可能通過數碼電腦形式更直觀展示其觀察到圖像，并可以進一步對圖像進行編輯、測量及存儲等等，

這樣可便于后期對產品的品質數據的跟蹤及分析，以便能更加提高產品的質量，使得產品得到進一步的升華及滿足不同行業的需求。
